QG•M1压力表球阀
货号 Goods number：EN3-7
性能规范：
QG•M1压力表球阀适用介质：气体，油品，水。制造材料：304SS 316SS 20#，连接形式：内螺纹连接。

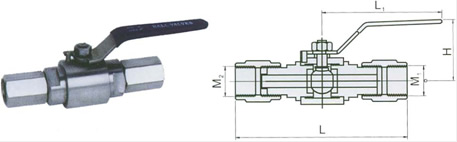

外型及连接尺寸：
| 序号NO | M1 | M2 | L | L1 | H |
| 1 | M20×1.5 | M20×1.5left | 145 | 110 | 44 |
| 2 | G1/2 | M20×1.5left | 145 | 110 | 44 |
注：
1.本网页的QG•M1压力表球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向亿万28阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
