隔膜式遥控浮球阀
产品概述
F745X隔膜式遥控浮球阀(水力控制阀)是兼具多种功能的水力操作式阀门。F745X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。隔膜式遥控浮球阀液位控制精确，不受水压干扰，可随水池的高度及使用空间任意位置安装、维护、调试、检查方便，使用寿命长。login_亿万28·(官方)代理招商直营平台 生产的F745X隔膜式遥控浮球阀的使用性能可靠、强度高、动作平稳使用于450口径以下的管道。

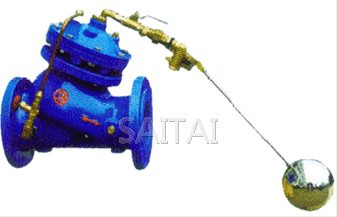

隔膜式遥控浮球阀
隔膜式遥控浮球阀结构图1、过滤器 2、针阀 3、小球阀 4、小球阀 5、小浮球阀

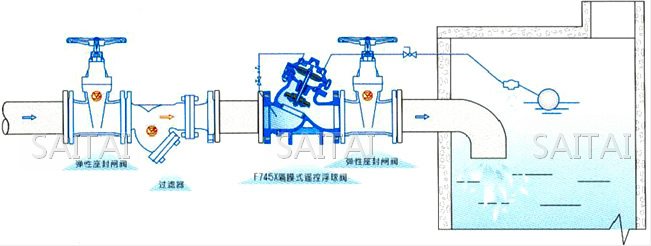

典型安装图
隔膜式遥控浮球阀典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 | 1750 | 1900 | 2100 |
注：
1.本网页的隔膜式遥控浮球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向亿万28阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
