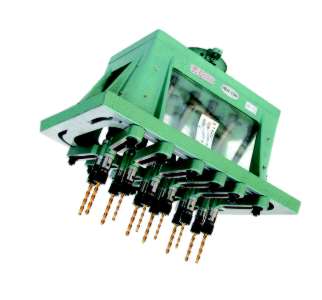

中型切削SU型可调式多轴钻孔器结构利用齿轮箱配合万向节头所组成，容易调整,加工孔距不受齿轮限制，加工方式灵活，也少有死角的限制，适合加工接近矩形分布的工作，是可调试中最容易操作使用的规格。为保万向节头这寿命，移动范围不得超过15度，等于垂直这前后左右30mm以内，SU型多轴器型号有标准孔位和非标孔位可供选择，具体按客户实际情况确定选用。
万向节注意事项：
1、调整时不能超过规定的角度15度
２、如超过些极限心轴易磨损或断裂
３、工作时应经常加润滑油脂
型号 | SU110 | SU165 | SU200 | SU300 | SU100×165 | SU120×200 | SU120×300 | SU220×360 |
筒夹规格/
钻孔能力 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11金年会官方网站入口/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 | ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12 |
转速比 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 | 1:1
1:2 |
两轴最小间距 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 | 13
18
26
28 |
最大轴心范围 | 110 | 165 | 200 | 300 | 100×165 | 120×200 | 120×300 | 220×360 |
轴数 | 2-8 | 3-10 | 4-12 | 4-14 | 4-8 | 4-12 | 4-14 | 4-14 |
